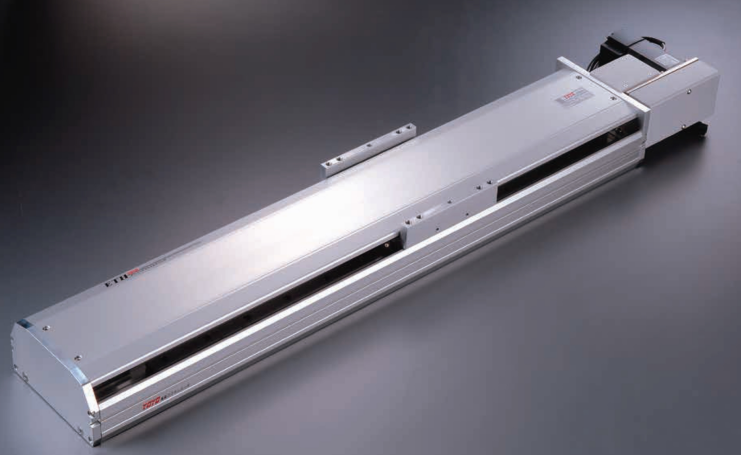

齒輪齒條直線模組是很常見的直線運動傳動機構，被廣泛應用于機械設備、數控機床、機器人等領域。其主要是一種通過齒輪的旋轉運動轉換為齒條的直線運動，逐步實現高精度、高負載的線性位移。下面是關于其模組的詳細介紹：

基本組成

齒輪：一般為直齒輪或斜齒輪，材質多為鋼、不銹鋼或塑膠原料，和電機（伺服電機、步進電機等）輸入軸連接。

齒條：帶齒的直線軌道，長度可以根據需求定制，材質需要與齒輪匹配以保障耐磨性。

導軌/滑塊（可選）：用作支撐負載并確保運動平穩性，降低齒條承受的側向力。

電機與驅動器：提供動力從而控制運動精度。

殼體/支架：穩固齒條和齒輪，確保結構剛性。

工作原理

電機驅動齒輪旋轉，齒輪與齒條嚙合，將旋轉運動轉換為齒條的直線運動。

通過控制電機的旋轉角度或轉速，可精確控制直線位移的速度和位置

特點與優勢

高負載能力：相比較同步帶模組，齒輪齒條能夠承受較大負載（特別適合于長行程、重載場景）。

長行程：齒條可拼接延長，適用于幾米甚至于幾十米的行程需求。

高剛性：金屬齒輪齒條嚙合傳動，剛性高，背隙小（可利用消隙機構進一步減小）。

較高速度：速度一般可達1-2m/s，強于滾珠絲杠模組。

維護簡單：耐磨性好，壽命長，保養需求較低。
